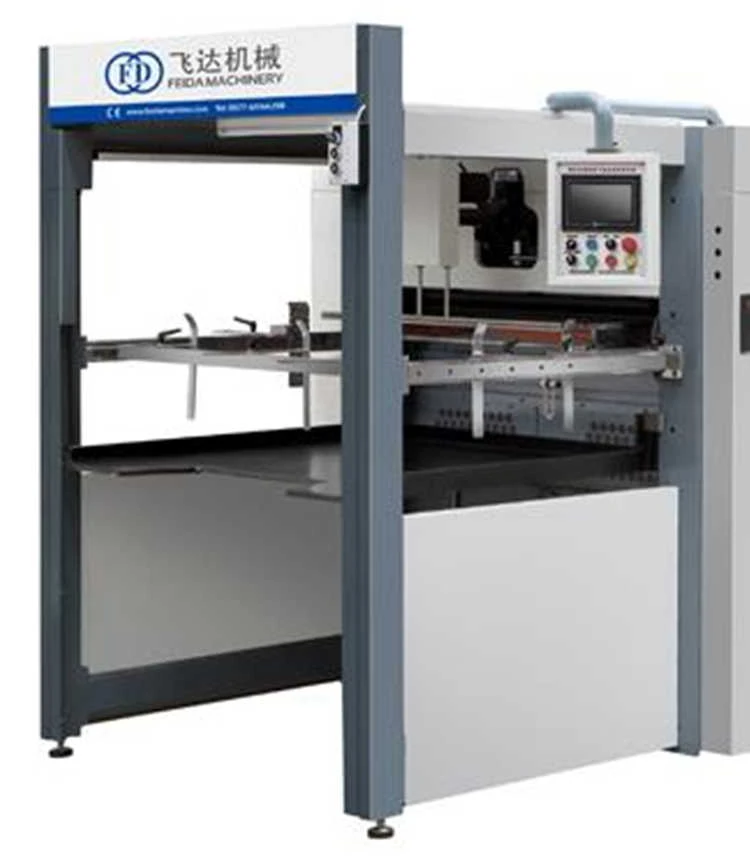

Uvod

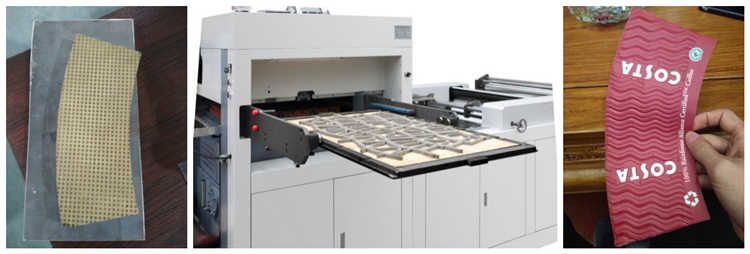

Stroj za rezanje linije za uvlačenje može se koristiti za proizvodnju pakiranja proizvoda kao što su kartonske kutije, kutije za grickalice i kutije za mlijeko jer može rezati sve vrste papirnatih proizvoda i također napraviti linije za uvlačenje papira. Usvaja sustav prisilnog podmazivanja kako bi se osigurala redovita opskrba uljem za glavni pogon, čime se smanjuje trenje i produljuje životni vijek stroja. U isto vrijeme, proizvod može automatski odlijepiti otpadni papir, uvelike poboljšavajući učinkovitost proizvodnje. Gotov proizvod automatski će se spustiti djelovanjem indukcijske sklopke, tako da nema potrebe ručno uzimati papir tijekom cijelog procesa izrezivanja. Ovaj proizvod je preferirani izbor za dobavljače koji žele povećati proizvodnju i smanjiti troškove.
Značajke
1. Stroj za rezanje linije za udubljenje može postići precizno rezanje dok radi velikom brzinom, a istovremeno neće proizvoditi veliku buku. Vrlo je prijateljski raspoložen prema radnom okruženju.
2. Naši proizvodi opremljeni su filtrima, tako da se može kontrolirati kvaliteta ulja za podmazivanje.
3. Sigurnosni sustav može dati alarm i zaustaviti rad stroja kada je sirovina iscrpljena, a također može isključiti stroj kada je stroj preopterećen radi poboljšanja sigurnosti.
4. Operater može precizno kontrolirati položaj rezanja i veličinu proizvoda putem fotoelektričnog sustava i računalnog upravljačkog sustava.
Tehničke karakteristike
Model | FD-1200X640 |
Maksimalno područje rezanja | 1170mmx600mm |
Preciznost rezanja | ±0.15 mm |
Težina papira u gramama | 120-600g/㎡ |
Kapacitet proizvodnje | 160-200puta/min |
Potreban tlak zraka | 0.5Mpa |
Potrošnja tlaka zraka | 0.25 m³/min |
Maksimalni pritisak rezanja | 300T |
Težina | 11T |
Maksimalni promjer valjka | 1600 mm |
Ukupna snaga | 12KW |
Dimenzija | 6500x2800x2000 |
Opaske:
1. Uvjet cijene: FOB luka Ningbo/Šangaj, Kina
2) Rok plaćanja: TT (30 posto depozita, saldo 70 posto prije isporuke).
3) Vrijeme isporuke: 90 radnih dana nakon primitka pologa
4) Usluga nakon prodaje:
1. Jamstvo za rezervne dijelove godinu dana od datuma ugradnje.
2. Pošaljite tehničara na instalaciju i obuku. Kupac snosi troškove (kružne karte, smještaj i dodatak od 100 USD po danu).
5) Certifikat: CE, ISO

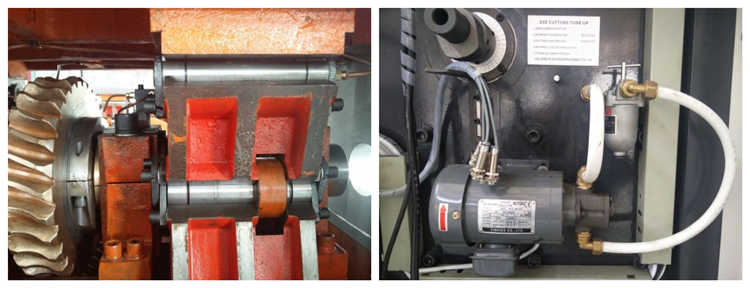

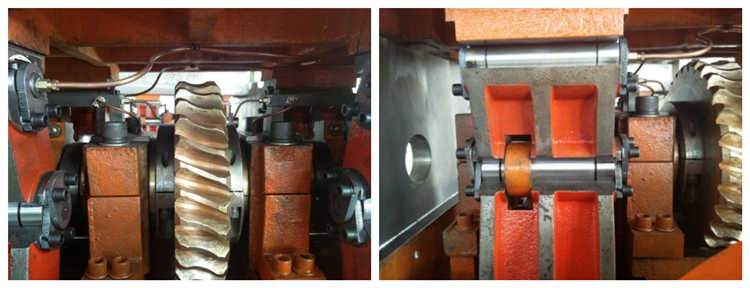

Lubri catione

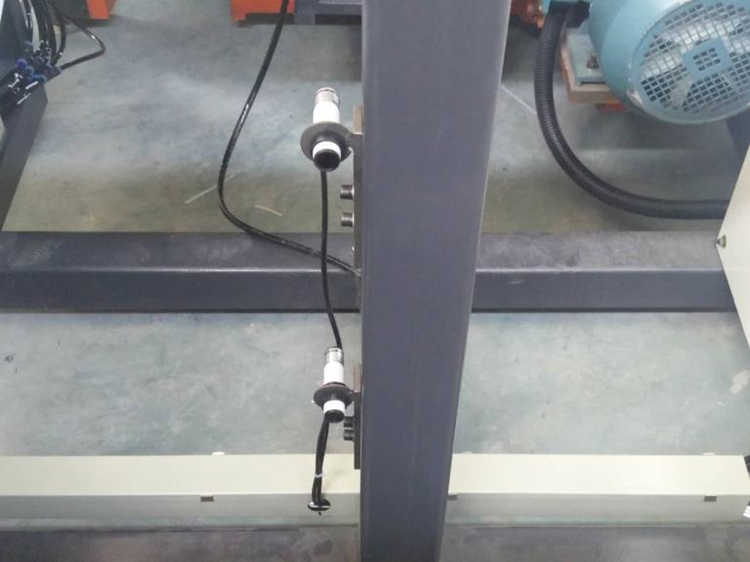

Alarm blokiranog papira: alarmni sustav zaustavlja uređaj kada je uvlačenje papira blokirano.

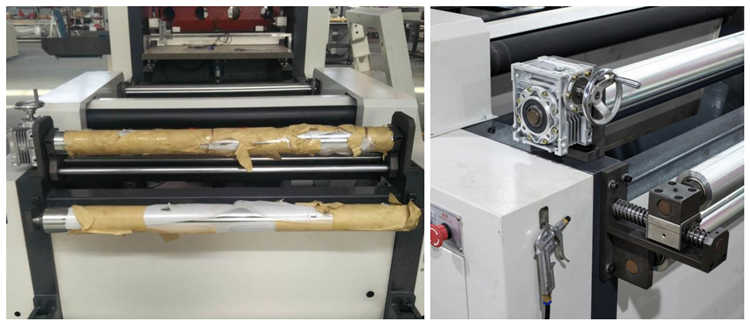

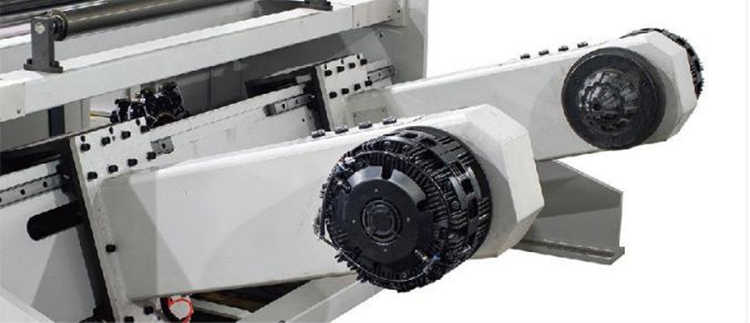

Jedinica za hranjenje: Jedinica za hranjenje: Usvaja pneumatske i hidraumatske bez osovine, može podržati 3'', 6'', 12''. Maksimalni promjer rolne papira 1,6 m.

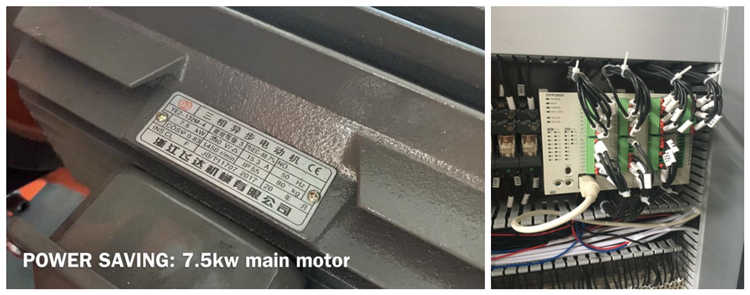

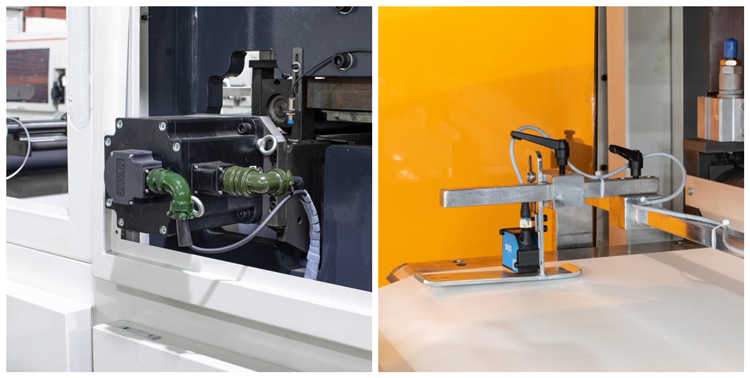

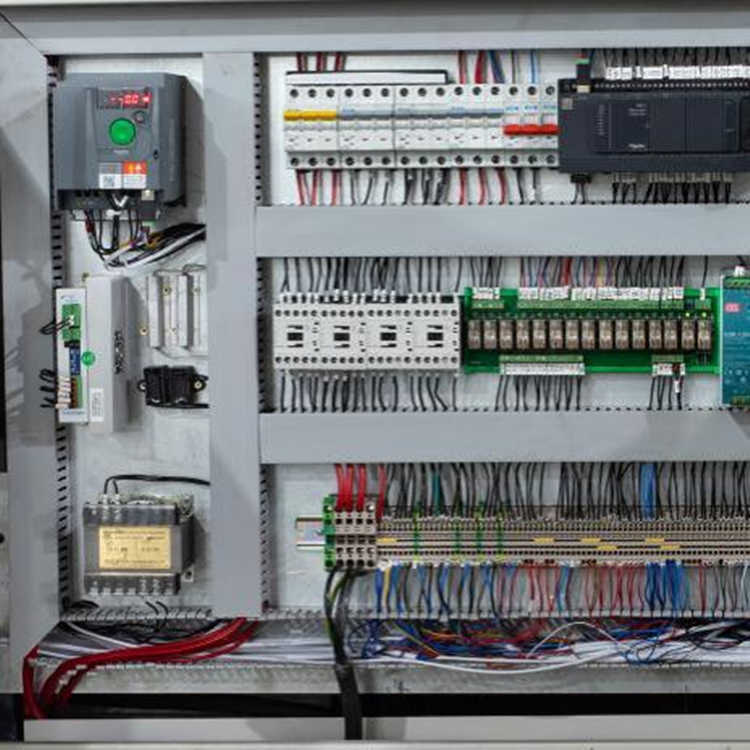

Električna konfiguracija
| Koračni motor | Schneider |
Motor za podešavanje pritiska | Tajvan |
Servo vozač | Schneider |
Senzor boja | bolestan |
PLC | Schneider |
Pretvarać frekvencije | Schneider |
Svi ostali električni dijelovi | Schneider |
Fotoelektrični prekidač | Leuze |
Glavni zračni cilindar | AirTAC |
Solenoidni ventil i ostali dijelovi | AirTAC |
Pneumatska spojka | Kina |
Glavni ležajevi | Njemačka |
Sigurnosni radni postupci
1. Raspored opreme za radionicu pomoću stroja za rezanje linija za udubljenje treba biti razuman, tlo ceste treba biti ravno, a prolaz treba biti deblokiran.
2. Smjer postavljanja trebao bi biti pogodan za siguran rad, s operaterom okrenutim prema zidu, a minimalna neto udaljenost od okolnih zgrada i objekata ne smije biti manja od 0,8m.
3. Lokacija stroja treba zadovoljiti uvjete lokacije za vertikalno podizanje i operacije održavanja.
4. Metalni omotač motora i električne upravljačke kutije stroja moraju imati dobru zaštitu od nule ili uzemljenja.
5. Izložene žice moraju biti zaštićene zaštitnim omotom, a žice s različitim naponima trebaju koristiti vlastite omote.
6. Korisnička jedinica uspostavlja sigurnosno-tehničku datoteku za stroj i bilježi sigurnosnu proizvodnu situaciju.
7. Operateri trebaju provoditi edukaciju o sigurnosti i stručnu tehničku obuku.
8. Strogo je zabranjeno raditi s radnicima u uzastopnim smjenama i ne smije biti manje od 2 osobe kada je potrebno dodati bodove jednom stroju.
9. Operateri moraju nositi kombinezon s uskim rukavima i koristiti posebne gumene navlake za prste.
10. Radna visina treba biti takva da rukovatelj ne ide na prste ili se savija kada stoji i radi.
11. Ovaj stroj treba biti opremljen zaštitnom napravom za ruke ili zaštitnom napravom za prešanje na tlačnom okviru.
12. Uređaji mehaničke i električne zaštite i spojke podliježu posebnim pregledima najmanje jednom u dva radna dana. Postoje tri vrste pregleda: pregled izgleda, interijera i rada.
13. Zaštitni poklopac koji je privremeno otvoren zbog pregleda mora se vratiti i zategnuti na vrijeme prije nego što se njime može upravljati nakon završetka svakog pregleda.
14. Prije puštanja u rad, zaštitni uređaj mora biti prihvaćen od strane odjela za upravljanje opremom i odjela za sigurnosnu tehnologiju u skladu s ovom normom. Nakon što prođe prihvaćanje, može se provesti ispitivanje.
15. Prije rada stroja, operater mora provjeriti opremu i sigurnosne uređaje bez opterećenja. Proizvodnja se može izvršiti tek nakon što je izvedba svakog dijela normalna.
16. Kada postoje nenormalni uvjeti u zaštitnim uređajima i drugim glavnim komponentama tijekom rada koji ugrožavaju osobnu sigurnost, trebaju stati i prijaviti vođi. Nitko ne smije proizvoditi dok se kvar ne otkloni.
17. Strogo je zabranjeno hvatanje i hvatanje tijekom rada. Nije dopušteno dopunjavanje ili uzimanje papira s obje strane uređaja.
18. Osoblje koje popravlja, održava i pregledava strojeve za rezanje linija za udubljenje treba biti upoznato s opremom i ovom normom i pridržavati se zahtjeva ove norme.
